UNIONES MECÁNICAS
Wellsys Metal
Conexiones que optimizan tu estructura.
Acoples mecánicos para barras de refuerzo: una solución eficiente para conectar armaduras, optimizar el espacio y reducir la necesidad de traslapes convencionales en proyectos de alto desempeño.
DESCRIPCIÓN TÉCNICA

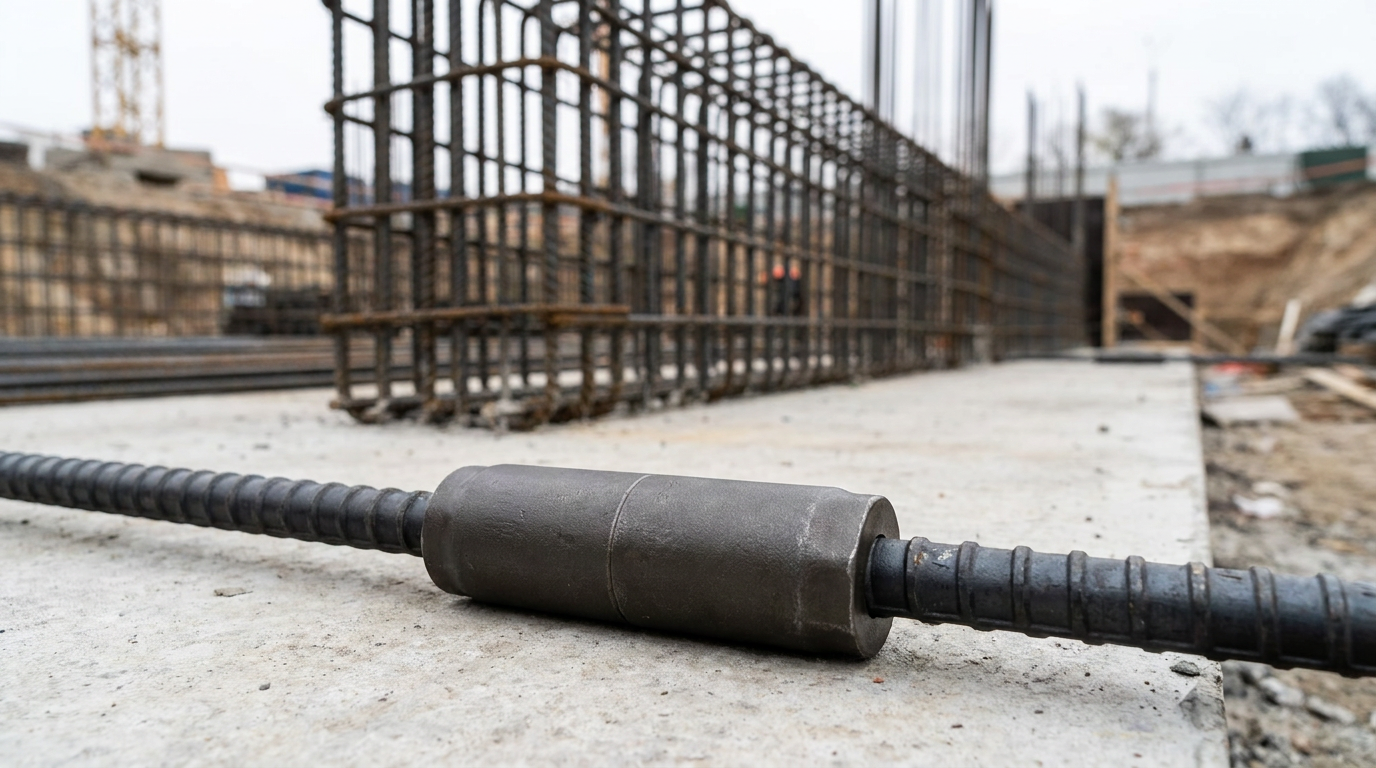

Acople mecánico rápido de una acción
Wellsys Metal provee acoples mecánicos para conectar varillas de refuerzo en hormigón armado, resolviendo la continuidad del acero sin traslape en secciones congestionadas — sin necesidad de herramientas adicionales ni trabajos previos en las varillas.
Fabricado en acero de alta resistencia, el sistema se ensambla fácil y rápidamente en jaulas, columnas y muros, proporcionando continuidad, alineamiento e integridad al sistema estructural.
Como respaldo técnico de NEGINCO, Wellsys Metal aporta ensayo, certificación internacional y trazabilidad, integrándose en el ciclo de especificación del proyecto.
Qué la hace única
Material y tipo
- — Acople mecánico de una sola acción
- — Acero de alta resistencia
- — Instalación de una sola acción, sin herramientas especiales
Normativa y certificación

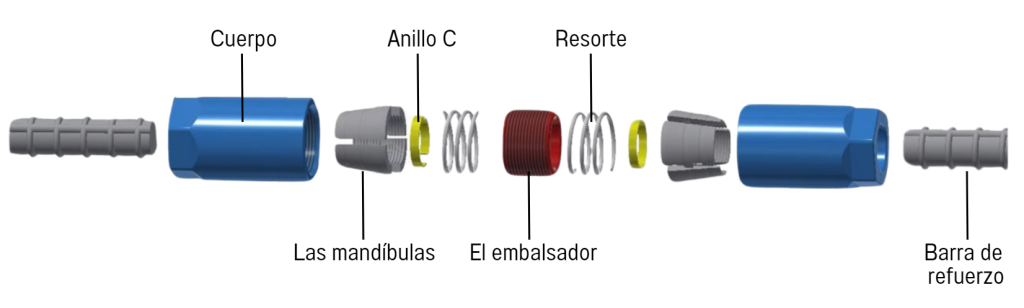

Componentes del sistema
Body (cuerpo)
The Jointer (conector)
Spring (resorte)
The Jaws (mordazas)
C-Ring
Rebar (varilla)
Dimensiones por diámetro de varilla
| ACOPLE ID | VARILLA | PESO (LB) | LONGITUD (IN) | LONGITUD (MM) | DIÁM. EXT. (IN) |
|---|---|---|---|---|---|
| D13 | #4 | 0.64 | 3.937 | 100 | 1.102 |
| D16 | #5 | 1.23 | 4.562 | 116 | 1.421 |
| D19 | #6 | 1.92 | 5.359 | 136 | 1.625 |
| D22 | #7 | 2.62 | 5.906 | 150 | 1.859 |
| D25 | #8 | 3.75 | 6.687 | 170 | 2.093 |
| D29 | #9 | 5.88 | 7.484 | 190 | 2.406 |
| D32 | #10 | 8.05 | 8.265 | 210 | 2.671 |
| D35 | #11 | 10.60 | 8.897 | 226 | 2.992 |
| D38 | #12 | 13.20 | 9.448 | 240 | 3.188 |
| D43 | #14 | 17.00 | 11.023 | 280 | 3.503 |
| D57 | #18 | 52.80 | 14.370 | 365 | 4.921 |
Por qué especificar esta marca
-
✓
No requiere mano de obra capacitada, herramientas ni maquinaria especial -
✓
Garantiza continuidad, alineamiento e integridad al sistema estructural -
✓
Se ensambla fácil y rápido en jaulas, columnas y muros

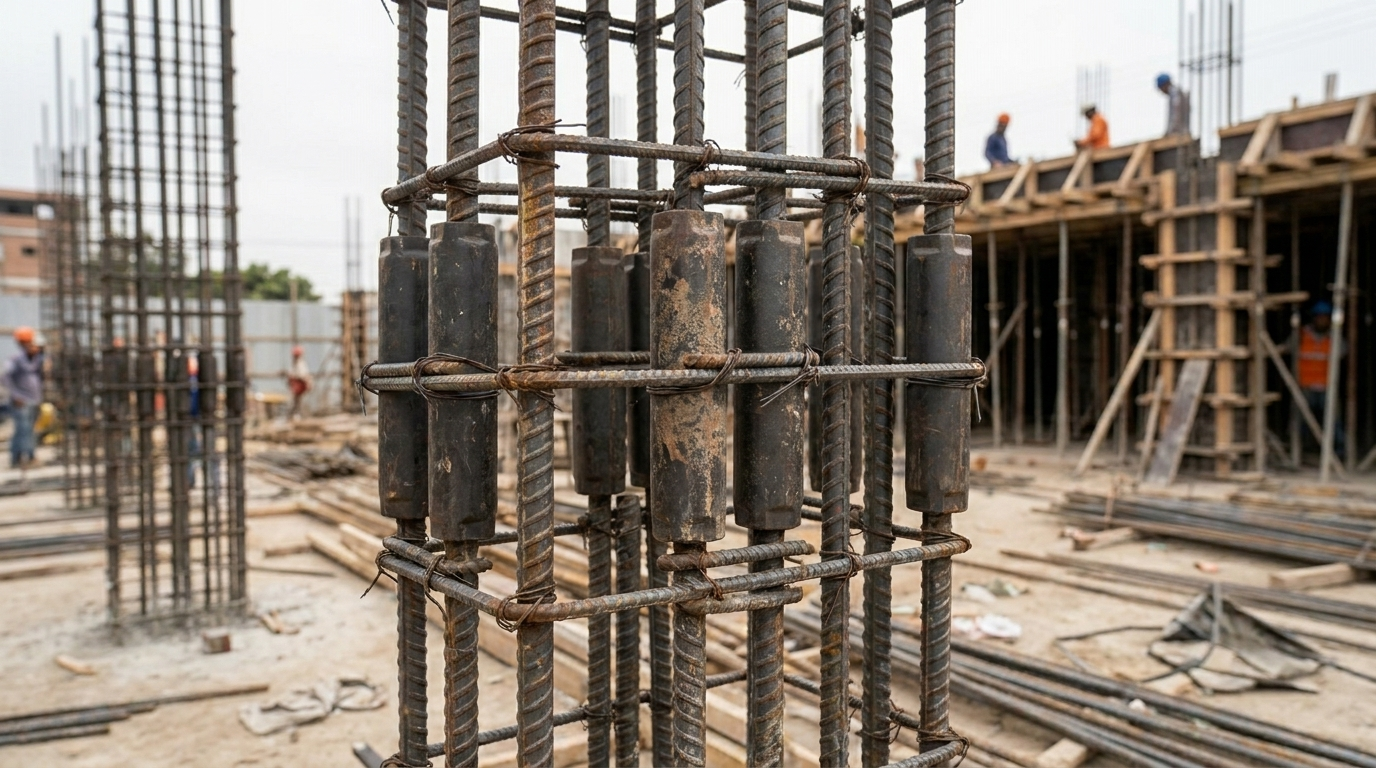

APLICACIONES REALES
Dónde se aplica
CASOS DE USO
Resultados con esta marca
Ahorro de barillas y mayor continuidad
Dato destacado de desempeño de Wellsys Metal — reducción de desperdicio de acero vs. traslape convencional
Documentación de la marca
PDF · FICHA TÉCNICA
Acoples Mecánicos Wellsys Metal
Casos de éxito con Wellsys Metal
- —Túnel de descarga del proyecto hidroeléctrico Toachi Pilatón
- —Edificio Qondesa
- —Puente sobre el río Upano
- —Proyecto Itulpark Mitucachi
